lunedì 14 dicembre 2009

La contornatrice ideale per le lavorazioni a grosso spessore



CONTOURBRETON NC 600

Ai laboratori dei marmisti Breton riserva l’offerta Fabshop Machines, alla quale appartiene una vasta gamma di segatrici a ponte, contornatrici, centri di sagomatura a più assi controllati, lucidacoste e soluzioni multifunzionali, ognuna delle quali è concepita in modo tale da incontrare anche le più specifiche esigenze dei clienti.
Soluzione di rilievo di questa offerta è senz’altro la nuova contornatrice Contourbreton NC 600, compatta, ergonomica, esteticamente accattivante e disponibile in due diverse varianti, differenti per dimensioni del banco di lavoro e corse dell’asse Y ma egualmente in grado, per via della loro rigidezza strutturale, di assicurare la massima precisione nelle lavorazioni, anche in presenza di forti sollecitazioni.
La Contourbreton NC 600 presenta una struttura a trave mobile, che consente una notevole libertà di manovra per le operazioni di carico e scarico, è dotata di porte scorrevoli ad apertura manuale, con funzione antinfortunistica e insonorizzante, contiene al suo interno un banco di lavoro ampio e facilmente accessibile, con scanalature per il fissaggio meccanico dei pezzi da processare ed il magazzino portautensili a ruota con 32 posizioni.
La strategia progettuale alla base di tali di macchine ha dato grande rilievo a ogni particolare costruttivo che le caratterizza, calibrato in modo da assicurare elevate resistenza, produttività e sicurezza.
Tra questi, di particolare interesse sono:
- il potente elettromandrino raffreddato con elettrofrigo;
- i motori a controllo digitale; il sistema di refrigerazione utensile con adduzione dell’acqua sia interna che esterna;

- la corsa verticale del mandrino di 600 mm, con distanza tra naso mandrino e tavola di lavoro di 750 mm, che permette lavori di scavo su masselli;
- il circuito del vuoto con comandi frontali esterni;
- spostamenti rapidi fino a 80 m/min;
- attacco portautensili HSK-B80;
- software dedicato,alla lucidatura di piani orizzontali e inclinati;

- unità di governo a CNC Siemens Sinumerik 840D SL;

- il quadro comandi, contenuto in una consolle pensile orientabile e comprensivo di tastiera, monitor touch screen a colori e porta USB, le cui funzioni sono ‘doppiabili’ per mezzo di una pulsantiera portatile collegata via cavo alla consolle;

- apparecchiature elettriche di servizio collocate in armadi con grado di protezione IP 54;
- modem e/o connessione Ethernet per il collegamento con Breton per la telediagnosi, che riduce drasticamente i tempi necessari all’eliminazione di eventuali anomalie.

Largo agli optional
Oltre ai softwares proprietari, performanti e intuitivi CAM basati su logiche macro-parametriche, configurabili off-line per lavorazioni successive a quelle in corso e in grado di gestire gli utensili, ottimizzare i cicli di lavoro e compilare puntuali statistiche di produzione, si può adottare:
- il misuratore a contatto con trasmissione radio, che rileva l’effettiva posizione spaziale dei piani da lavorare

- il posizionatore laser, che indica i punti esatti dove gli operatori devono fissare le ventose al banco,

- il proiettore laser, che proietta, appunto, le sagome dei pezzi da realizzare e delle singole ventose da predisporre sulla superficie del tavolo di lavoro.

- Il tastatore laser per il controllo del profilo, del diametro e la lunghezza dell’utensile

- Il dispositivo per la rotazione continua dell’asse C, che permette l’utilizzo di unità di taglio a disco verticale, per i tagli rettilinei, a disco bombato, per i tagli curvilinei, o a 45°, per i tagli inclinati,

- la testa di fresatura a 90°, per realizzare incisioni o lavorazioni di fresatura sul fianco dei masselli,

- la testa speciale, che esegue ribassi a profondità costante,

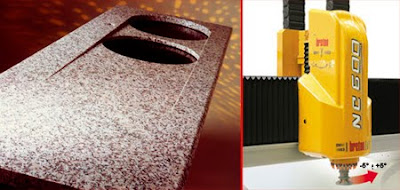

- il mandrino inclinabile, regolabile manualmente da -5° a +5°, per l’esecuzione di sbancamenti a superficie inclinata.

- le ventose a bloccaggio meccanico,

- il piano continuo in lega di alluminio e ventose a doppio effetto,

- il sistema ottico di precisione 3D ‘laser scanner’ e relativo software, che permette di rilevare senza contatto la forma e le dimensioni di particolari da riprodurre e di programmare le opportune lavorazioni simulandone il risultato finale,

- la testina per canalini

- il portautensile doppio, che consente di utilizzare due utensili sovrapposti per profili fino a 3 cm

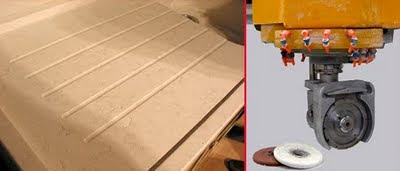

- kit per realizzare il foro lavello a spigolo vivo a 90° con costa interna lucidata


mercoledì 9 dicembre 2009

Centro di sagomatura, contornatura, taglio e tornitura a controllo numerico a 5 assi interpolati



ContourFive NC 700
Se producete elementi di architettura o arte funeraria, abbiamo quello che può agevolare e semplificare il vostro lavoro.


Breton SpA ha progettato la macchina ideale per la produzione di pezzi di grandi dimensioni in pietra, marmo, granito e compound stone.
Si tratta della Breton ContourFive NC 700, una macchina particolarmente indicata per la lavorazione di elementi aventi forma tridimensionale complessa.

ContourFive NC 700 è un centro di sagomatura, contornatura, taglio e tornitura a controllo numerico a cinque assi interpolati con banco fisso, che consente di effettuare molteplici e complesse lavorazioni che altrimenti richiedono più macchine:
- segagione con disco di lastre e masselli in lavorati
- Sagomatura con disco di blocchi o masselli per ottenere pezzi di forma complessa di grande dimensione, quali capitelli, balaustre, vasche, elementi di caminetti, ecc.
- Sagomatura e scavo con utensili fresa per ottenere piatti doccia, lavelli, vasi, bassorilievi, incisioni, ecc.
- Contornatura con utensili sagomati per produrre statue, piani cucina, lapidi, elementi di arte funeraria, ecc.
- Tornitura di colonne con profili sagomati o lavorazione di colonne in bassofondo lungo la generatrice.

ContourFive NC 700 si distingue nelle prestazioni:
- struttura a ponte mobile che permette massima accessibilità al piano di lavoro
- trave corta per garantire la massima rigidità;
- spostamenti “rapidi” fino a 40 metri al minuto;
- elettromandrino da 20 kW e 14.500 rpm, orientabile nello spazio lungo i 5 assi ed è in grado di gestire in automatico un disco con un Ø max. di 500 mm;
- diametro max. disco di taglio: 500 mm;
- rotazione asse “C”: ± 200°;
- rotazione asse “A”: da 0° a +115°;
- corsa asse “X”: 3.800 mm;
- corsa asse “Y”: 2.800 mm;
- corsa asse “Z”: 700 mm;
- possibilità di lavorare con dischi, utensili sagomati, punte, frese, ecc.;
- magazzino utensili a ruota traslante con 27 posizioni + (opzionale) 1 per disco;
- Tornio (opzionale) che consente l’esecuzione di colonne e capitelli.



Visita il nostro sito www.breton.it

giovedì 3 dicembre 2009

Disco, utensile, o Smart-Cut 800?


La nuova fresa a ponte Smart-Cut S/NC 800 ha 5 assi interpolati e può montare sia dischi che utensili svolgendo pertanto la funzione sia di fresa CNC che di contornatrice.

Il banco è fisso e la testa è girevole da 0° a 380° e inclinabile da 0 a 90°.
Può montare un utensile con attacco ISO 40 per l’impiego di frese e foretti.

Precisa e veloce grazie ai motori brushless e alle guide ad elementi volventi.

Facile da usare grazie alla interfaccia user-friendly.
Ideale per ogni tipo di lavorazione sia per le produzioni di piccola che di grande serie, sia per le lavorazioni semplici che per le sagomature complesse.

Di qualità superiore: CNC Siemens 840SL, motori brushless digitali Siemens, cremagliere di precisione, video a colori touch-screen da 15”, sistema operativo Windows XP.

Accessoriabile numerosi gli accessori disponibili :
- banco basculante,
- banco a nastro,
- fotocamera digitale,
- software per sagomatura di masselli,
- tornio per eseguire colonne o statue sempre controllato da CNC,
- ecc.
La Smart-Cut S/NC 800 in lavoro

Visita il nostro sito www.breton.it
